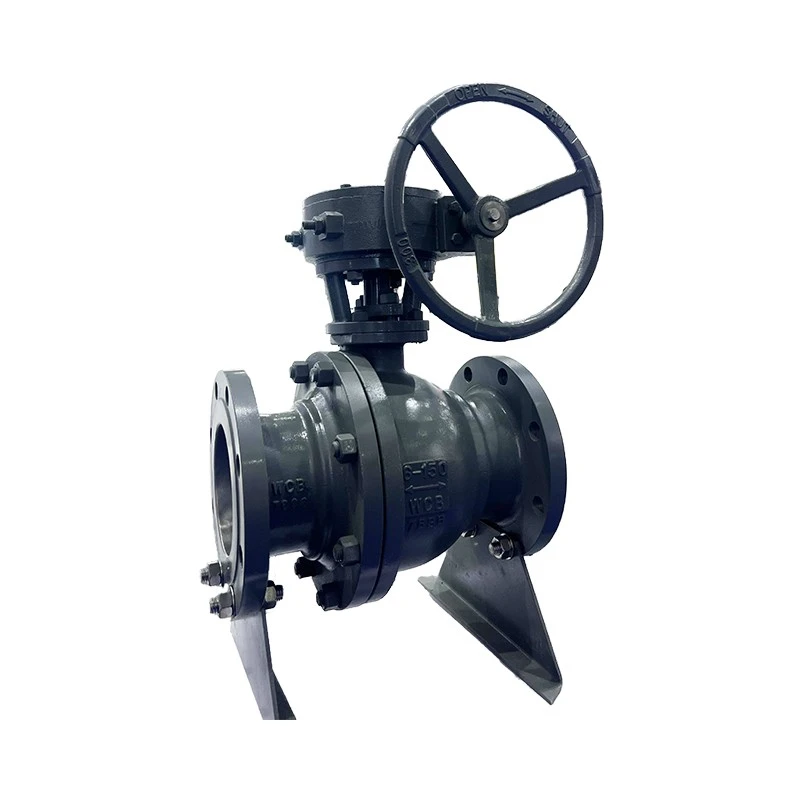

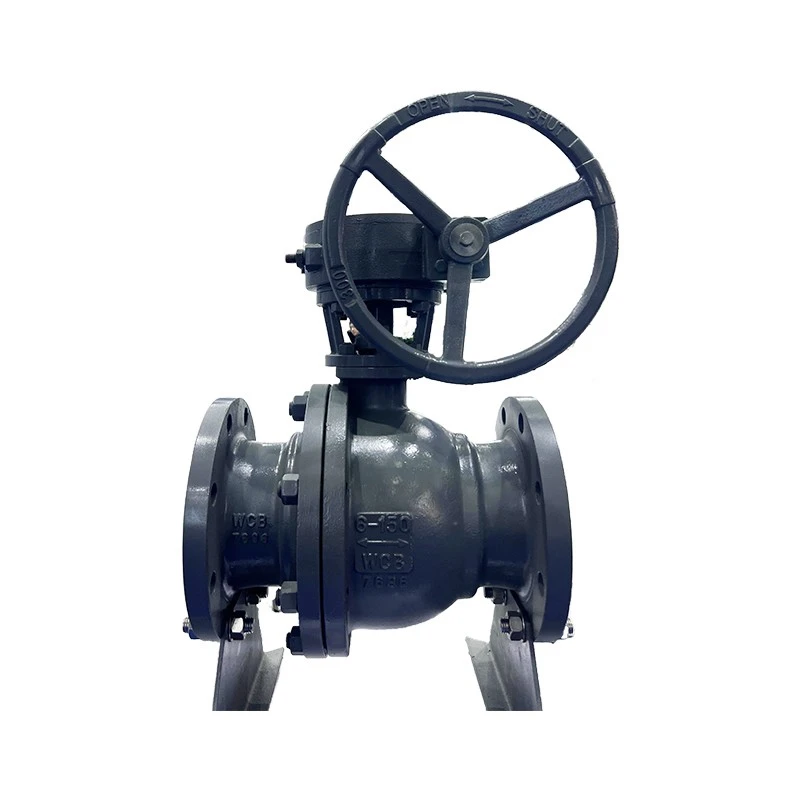

Ventil montiran na osovinu

Velike cijevi i velike razlike u tlaku zahtijevaju poseban dizajn. Normalni plutajući kuglasti ventil gura kuglu prema sjedištu. To čini okretni moment visokim i sjedalo se brzo troši. Naš ventil montiran na osovinu ima fiksnu kuglu. Lopta ima ležajeve na vrhu i na dnu. Pritisak medija na loptu prenosi se kroz ležajeve na tijelo. Sjedalo ima-oprugu. Dakle, dobivate dvo-brtvljenje. Model Q341F-16C znači pužni zupčanik, prirubnica, PTFE brtva, PN16 i lijevani čelik. Ovaj ventil je za DN150 i više. Sjedalo ima dvostruki učinak klipa. Bez obzira iz kojeg smjera mediji dolaze, pečat je pouzdan.

U usporedbi s plutajućim kuglastim ventilima, naš ventil montiran na osovinu ima niži zakretni moment, pouzdaniju brtvu i dulji vijek trajanja. Stabljika ima -dizajn otporan na puhanje. Postoji rupa za ubrizgavanje masti. Možete ubrizgati mast za brtve za hitno zaustavljanje. Gornji i donji ležajevi izrađeni su od kompozitnog-materijala koji se samo podmazuje. Ne morate dodavati mast. Napravili smo DN250 ventile montirane na osovinu za benzinsku postaju PetroChina. Radili su 2 godine pod pritiskom od 10 MPa. Ventil se još uvijek lako okretao. Brtva je još uvijek bila dobra. Naši CNC strojevi za bušenje i unutarnje brusilice održavaju koncentričnost otvora ležaja unutar 0,02 mm.
